S6062-05/10分为两种型号：

S6062-05/10A，对0~10V,2~10V;0~20mA,4~20mA的输入信号,提供比例控制。

S6062-05/10D，可逆电机，电气接线图。

特 点：

选用铸铝支架,体积轻,便于运输及安装

选用磁滞同步电机,至极限位置时磁滞离合器使电机输出轴与传动部分脱离，从而对电机进行保护

控制精度较高，响应速度快；可提供阀位置反馈信号

标配手动功能

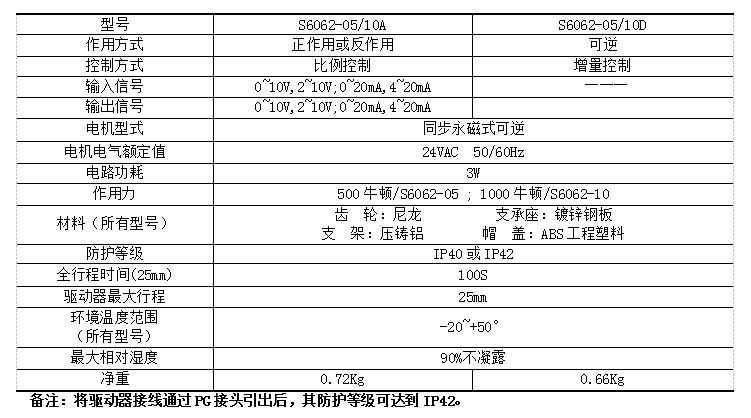

技术参数：

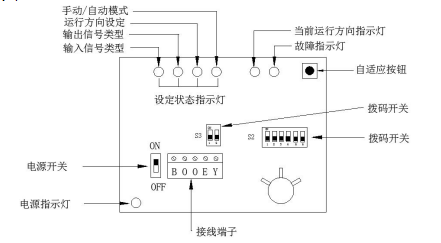

电路板布置图：

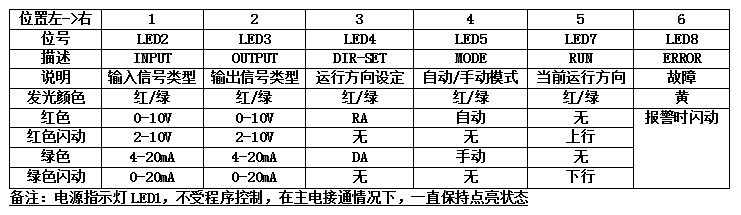

LED功能说明：

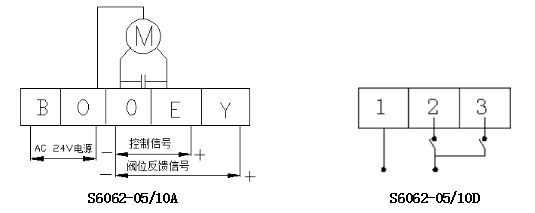

电气接线图：

操 作 说 明：

1、   操作顺序：

A. 将水阀执行器与阀体进行连接。

B. 将电源及控制信号线连接完毕。

C. 根据应用工况，电路板上的拨码开关设定到相应的位置。(详见设定说明)

D. 接通电源，打开电源开关，水阀执行器相应LED指示灯应点亮，按“红色”自整定按钮约3秒钟，进行阀门行程自整定（详见自整定说明），电动水阀执行器与阀体的自整定过程结束后，水阀执行器进入常规运行，将按照当时控制信号运行。

※ 水阀执行器自整定过程中，请勿断开电源和进行其他操作

2、   阀位反馈信号介绍：

    水阀执行器可向外部提供实时阀位反馈信号，反馈信号变化方向始终和控制信号的变化方向相对应，反馈信号的类型可通过电路板上的拨码开关进行设定。

3、   人工手动操作：

A. 打开上罩

B. 断开水阀执行器电源开关，电源指示灯应熄灭

C. 将随机附带的专用扳手插入手动轴顶部

D. 按上罩丝印图的说明，转动扳手，顺时针旋转，主轴向上运行；逆时针转动，主轴向下运行

E. 手动操作结束后，取下手动扳手，将橡胶塞复位，打开电源开关，进入电动模式

F. 专用扳手在不用时，请放入上罩的凹槽内，并向下压动扳手使之固定，以免丢失。一旦手动扳手发生丢失，使用标准6mm的内六角扳手也可进行操作

常用控制信号设定图例：

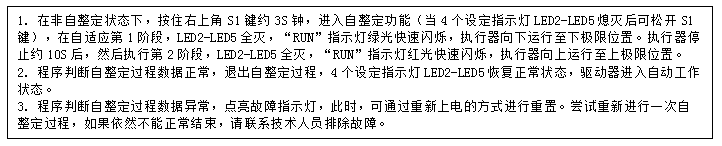

行程自整定过程说明：

自动控制模式：

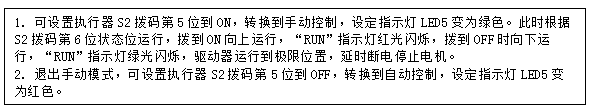

手动控制模式：

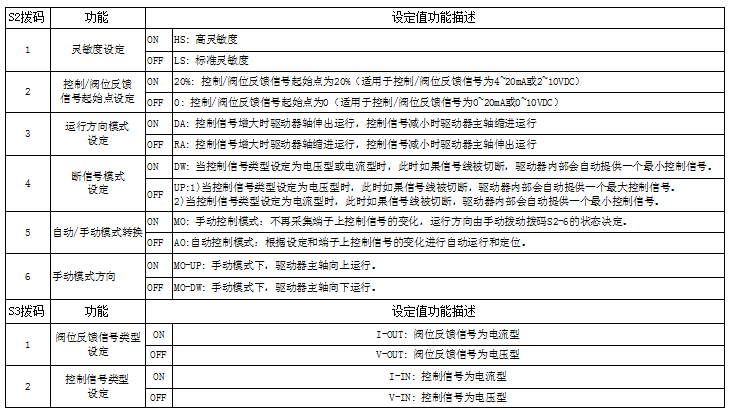

电路板拨码开关设定说明：

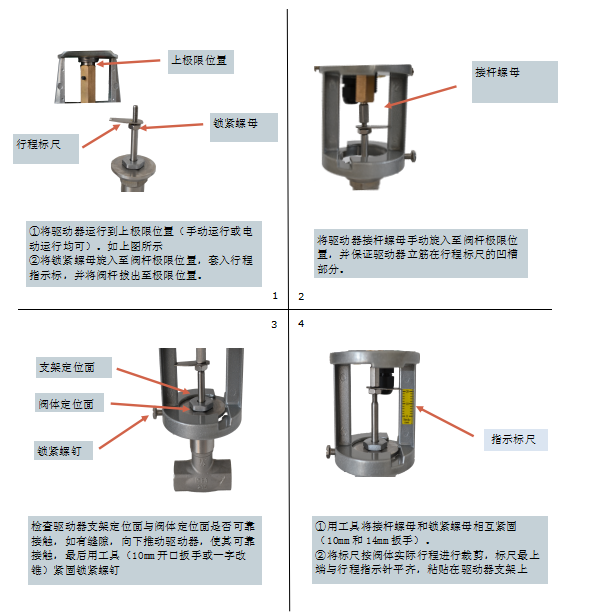

安装示意图：

随机配件：

说明书×1       手动扳手×1        行程指示器×1       行程标签×1         锁紧螺母×1
